气瓶安全阀分类与检测

时间:2018-06-12 17:55:12

我们平时所谓的安全阀检查检测多为管道方面的安全阀,但是很多具有一定压力的气瓶上面也会有安全阀。而山东安全阀检测当然也可以对气瓶上的安全阀进行检测。首先我们先看一下气瓶安全阀结构,主要有两大类:弹簧式和杠杆式。

山东安全阀检测

弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重垂的作用力。随着大容量的需要,又有一种脉冲式安全阀,也称为先导式安全阀,由主安全阀和辅助阀组成。

当管道内介质压力超过规定压力值时,辅助阀先开启,介质沿着导管进入主安全阀,并将主安全阀打开,使增高的介质压力降低;

安全阀的排放量决定于阀座的口径与阀瓣的开启高度,也可分为两种:

微启式开启高度是阀座内径的(1/20)~(1/40),全启式是(1/3)~(1/4)。此外,随着使用要求的不同,有封闭式和不封闭式。

封闭式即排出的介质不外泄,全部沿着规定的出口排出,一般用于有毒和有腐蚀性的介质。不封闭式一般用于无毒或无腐蚀性的介质。


按其整体结构及加载机构的不同可以分为弹簧式、脉冲式、和重锤杠杆式三种。

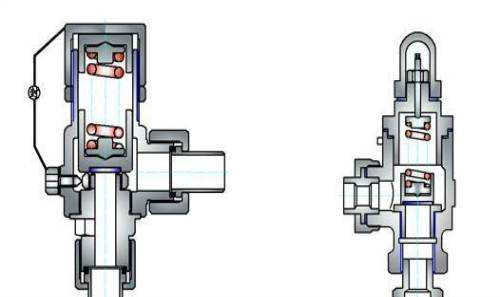

  1.弹簧微启式安全阀

  弹簧微启式安全阀是利用压缩弹簧的力来平衡作用在阀瓣上的力。螺旋圈形弹簧的压缩量可以通过转动它

  弹簧微启式安全阀

  上面的调整螺母来调节,利用这种结构就可以根据需要校正安全阀的开启(整定)压力。弹簧微启式安全阀结构轻便紧凑,灵敏度也比较高,安装位置不受限制,而且因为对振动的敏感性小,所以可用于移动式的压力容器上。这种安全阀的缺点是所加的载荷会随着阀的开启而发生变化,即随着阀瓣的升高,弹簧的压缩量增大,作用在阀瓣上的力也跟着增加。这对安全阀的迅速开启是不利的。另外,阀上的弹簧会由于长期受高温的影响而使弹力减小。用于温度较高的容器上时,常常要考虑弹簧的隔热或散热问题,从而使结构变得复杂起来。

  2.脉冲式安全阀

  脉冲式安全阀由主阀和辅阀构成,通过辅阀的脉冲作用带动主阀动作、其结构复杂,通常只适用于安全泄放量很大的锅炉和压力容器。

  3.重锤杠杆式安全阀

  重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理,它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力,并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。

  重锤杠杆式安全阀结构简单,调整容易而又比较准确,所加的载荷不会因阀瓣的升高而有较大的增加,适用于温度较高的场合,过去用得比较普遍,特别是用在锅炉和温度较高的压力容器上。但重锤杠杆式安全阀结构比较笨重,加载机构容易振动,并常因振动而产生泄漏;其回座压力较低,开启后不易关闭及保持严密。
