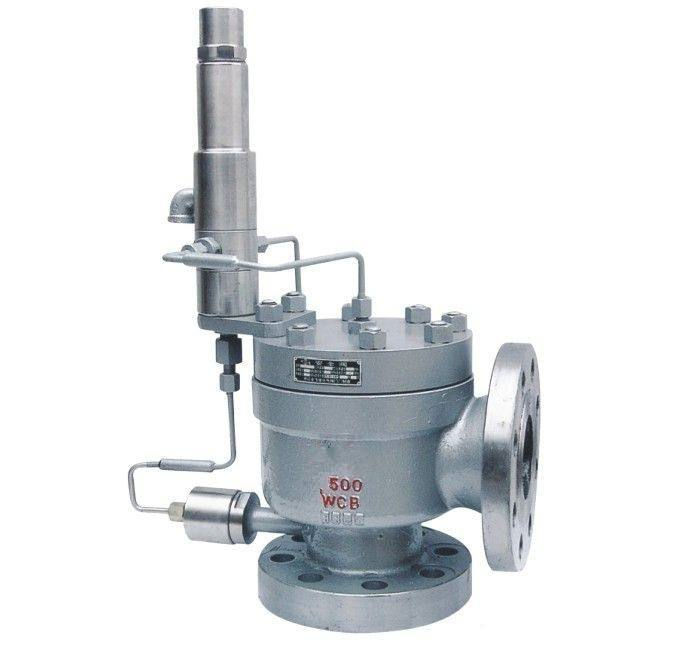

先导式安全阀安装

作者:裕华检测   时间:2020-01-10 14:19:19

安全阀的安装应垂直安装于集箱的高位置上。先导式安全阀要设置预防重锤自行移动装置及有效限制杠杆越轨的展示架装置,弹簧式安全阀应设置有提升手把及调整螺钉的相关装置。安全阀与锅炉连接管的截面面积应大于安全阀进口截面积。若有需求多个安全阀共同装设于一根与锅筒直接相连的短管之上,其通路截面积不能低于安全阀的排汽面积的1.25倍。安全阀应装设专业排汽管,直通安全地点,设置足够的截面积,以确保排汽的通畅。

timg (3).jpg

先导式安全阀安装应符合下列要求:

  (l)额定蒸发量大于0.5t/h的锅炉,至少装设两个先导式安全阀:额定蒸发量小于或等于0.5t/h的锅炉,至少装一个安全阀。可分式省煤器出口处、蒸汽过热器出口处都必须装设先导式安全阀。

  (2)先导式安全阀应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间,不得装有取用蒸汽的出口管和阀门。

  (3)先导式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架,弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

  (4)对于额定蒸汽压力小于或等于3.82MPa的锅炉,先导式安全阀喉径不应小于25mm:对于额定蒸汽压力大于3.82MPa的锅炉,安全阀喉径不应小于20mm。

  (5)先导式安全阀与锅炉的连接管,其截面积应不小于安全阀的进口截面积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上,短管的通路截面积应不步于所有安全阀排汽面积的1.25倍。

  (6)先导式安全阀一般应装设排汽管,排汽管应直通安全地点,并有足够的截面积,保证排汽畅通。安全阀排气管底部应装腔 作势有接到安全地点的疏水管,在排气管和疏水管上都不允许装设阀门。
